Kombimetall
..... combina l'efficienza con la sicurezza e l'estetica

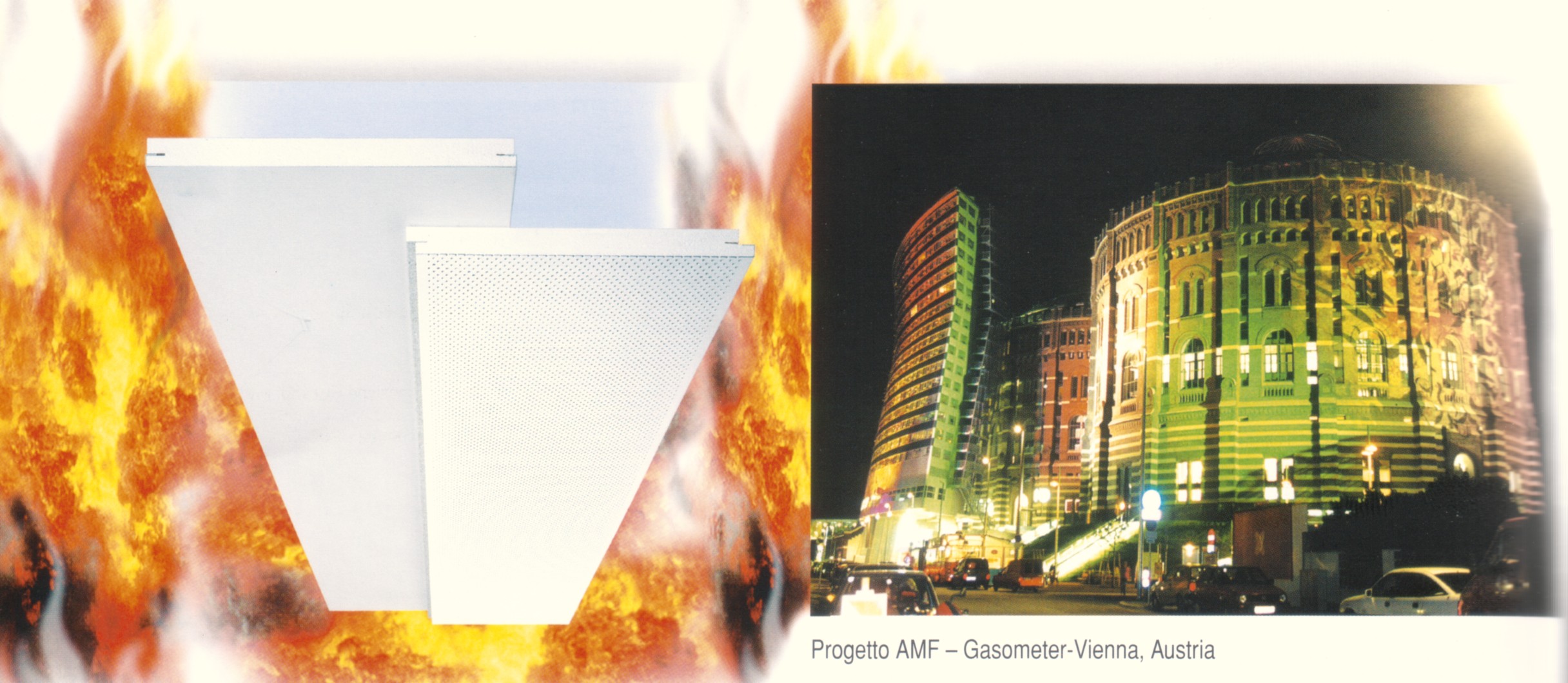

Il controsoffitto tecnico AMF-KOMBIMETALL ha una
superficie metallica con un'anima costituita da un pannello compatto in lana
minerale.
La sua speciale struttura consente di soddisfare alte
prestazioni quali la protezione antincendio. l'isolamento e l'assorbimento
acustico. KOMBIMETALL è il primo controsoffitto metallico che non necessita
di ulteriori strati insonorizzanti per raggiungere alte prestazioni
antifuoco (REI 180) o acustiche. I pannelli vengono installati con il
Sistema F (sistema autoportante per corridoi) e
il Sistema I (bandraster). Lintegrazione di corpi
d'illuminazione e di ventilazione è decisamente facile. KOMBIMETALL unisce
l'estetica di un controsoffitto in metallo con la sicurezza e la semplicità
di montaggio di tutti i controsoffitti tecnici AMF.
I Controsoffitti idonei per specifici campi di applicazione tecnica sono
sempre più richiesti. La AMF offre nell'ambito della clean room - ambienti a
purezza d'aria controllata - (conforme alle norme DIN EN IS014644. US Fed.Standard
209 E e VIDI. norma 2083. foglio 1 ) delle soluzioni sperimentate.
KOMBIMETALL montato, secondo le indicazioni, nel Sistema F ed I è un'ottima
soluzione e conferma che questo sistema rilascia solo minime quantità di
particelle di polvere.
Fornibile come :
TThermatex
: pannello in lana minerale con rivestimento metallico kombimetall.
Disponibile nel :
SISTEMA AUTOPORTANTE
Fino a 2500 mm ideale per corridoi,
profili autoportanti, profilo secondario in vista o seminascosto
SISTEMA IN VISTA
Orditura con profilo 15 e 24 mm: altezza dell'anima 38 mm. Pannelli
smontabili. Pannelli smontabili, rapidita' di applicazione
SISTEMA MODULARE
CONTINUO
Orditura
longitudinale in vista (Brandaster). Larghezza 50-150 mm, orditura
trasversale nascosta.
Prestazioni acustiche :
Valori per Kombimetall forato 2 mm
αw
= 0.65 H NRC = 0.70
Gamma di sicurezza
Protezione
antifuoco. come da certificazione REI 180.
Prevenzione incendi. reazione: Classe B1 conforme norma DIN 4102. parte
1. Classe 0 (zero) Italia con pannello THERMATEX
Fornibile solo in formato doghe
ASSORBIMENTO ACUSTICO
Assorbimento acustico conforme alle norme DIN EN
20354. Valori disponibili su richiesta
Knauf AMF
GmbH & Co. KG AMF é certificata a normeISO 9001 e ISO 14001
Conducibilita' termica conforme alle norme DIN 52612 λ = 0.052 - 0.057
W/m°K
Isolamento
acustico longitudinale conforme alle norme DIN 20140-9 Dn,c,W
= 42 dB (Fornibile solo in formato doghe)
La sigla
RAL garantisce un costante e sicuro controllo della qualità e della
sicurezza dei pannelli in lana minerale alla produzione.
Bianco
simile al RAL 9010, riflessione fino al 90%
Resistenza
fino al 90% di umidità nell'aria (con variazioni di umidità fino a 30 C)
Classe di
purezza dell'aria stabilita secondo ISO 14644-1. US.Fed.Std. 209E. VDI
norma 2083 foglio 1. Fornibile solo in system F 1 e con superficie
liscia
Dimensioni nominali dei
reticoli
Formato doghe : 300 x 1200 - 2500 mm
Spessore / peso : 21 mm (9.5 Kg/mq)
Formato Quadro : 600x600 mm / 625x625 mm
(fornibile solo nei bordi Sk e VT)
Spessore Peso : diverso secondo il formato del
materiale
Colore : Bianco RAL 9010, altri colori RAL su richiesta
Bordi
Solo valido per formato pannellatura
Bordi AW/SK pannelli estraibili fornibili solo in formato
doghe
Bordi GN/SK pannelli non estraibili fornibili solo in formato
doghe.
Decori
Colore Bianco simile RAL 9010 liscio
Bianco simile RAL 9010 forato
Grigio simile RAL 9006 forato
Le superfici riprodotte sono ad
esempio. Fughe o diametro delle perforazioni sono variabili e diversi
secondo formati e materiali. Nelle vostre richieste Vi preghiamo di
comunicare il tipo di foratura (grandezza e campo di perforazione) che puo'
essere definito con i nostri collaboratori tecnici.
Sono disponibili altri colori RAL a richiesta.
Kombimetall, il
primo controsoffitto in metallo a barriera antifuoco
Esempi di applicazione
Scuole
Cliniche
Uffici
Sale operatorie
Aereoporti
Edifici industriali e d'amministrazione
Laboratori
Alberghi
Edifici pubblici
CLEAN ROOM
I controsoffitti idonei per specifici campi di applicazione tecnica, sono
sempre piu richiesti. La AMF offre nell'ambito clean room - ambienti a
purezza d'aria controllata - (conforme alle norme DIN EN ISO 14644, US Fed. Standard
209 E e la norma VIDI 2083, foglio 1) delle soluzioni sperimentate. KOMBIMETALL montato secondo le indicazioni nel Sistema F ed I è un'ottima
soluzione e conferma che questo sistema di controsoffitto rilascia solo
minime quantità di particelle di polvere.
CLASSIFICAZIONE DELLA CLEAN ROOM
Classificazione ISO. secondo le norme DIN EN IS014644.
US Fed. Standard 209 E e VIDI direttiva 2083, foglio 1 KOMBIMETALL (liscio.
chiusura a tenuta stagna dei giunti con acrilico) I SO 6 ,' Fed. 1000
p.es.
sale operatorie, industrie farmaceutiche ed ovunque è richiesta la purezza
dell'aria
Produzione di impianti tecnici di
precisione. settore finale della produzione elettronica. fabbricazione e confezionamento di medicinali in sistemi chiusi
AVVERTENZE: I campi d'applicazione qui riportati
sono un esempio. La classe per gli ambienti denominati "clean room", è
specificata dal progettista della clean room stessa in funzione del suo
utilizzo
PROTEZIONE ANTINCENDIO
KOMBIMETALL è un sistema finito grazie alla sua anima compatta in lana
minerale, garantisce una sicura ed elevata protezione antincendio come da
certificazioni (REI 180). Prima d'ora tali risultati erano stati avvicinati
solamente con artigianali e dispendiose costruzioni supplementari.
I prodotti possono avere caratteristiche diverse relative al materiale ed
ai colori. Restiamo a Vostra disposizione per informazioni più dettagliate.
ASSORBIMENTO ACUSTICO
I controsoffitti tecnici AMF con KOMBIMETALL raggiungono elevati valori di
assorbimento acustico (fino a NRC 0,70). La superficie forata unita
all'anima in lana minerale permette di raggiungere fantastici risultati di
isolamento ed assorbimento acustico nei locali.
ISOLAMENTO ACUSTICO LONGITUDINALE
Attraverso la loro costruzione intelligente. le superfici in KOMBIMETALL
ottimizzano i valori di isolamento acustico delle superfici metalliche.
Senza costruzioni aggiuntive le proprietà di propagazione del suono nella
zona dell'intercapedine vengono ridotte al minimo. Unità di misura dell'insonorizzazione
R L,W = 42 dB.
SEMPLICITÀ DI MONTAGGIO
Grazie ai bordi AW tutti i
pannelli del contro soffitto sono smontabili. questo facilita montaggio e
manutenzione. II sistema permette l'accesso alle installazioni presenti
nell'intercapedine in qualsiasi momento. I corridoi permettono al
controsoffitto di esprimersi al meglio in ogni sua caratteristica.
Progettazione
Kombimetall variante
antifuoco con costruzione autoportante
1 Pannello KOMBIMETALL di 21 mm 2. Profilo principale 24 x 75 mm
3. Profilo angolare a doppia (L; elle 42 x 23 x 23 x 2,1 z ' S mM 4.
Dimensione del reticolo 300 mm
5. Lunghezza max.del pannello 2500 mm 6. Striscia in cartongesso ? 5 x
100 mm
7. Profilo minerale distanziatore 64 x 40 mm
Messa in opera secondo il SISTEMA I-AMF
Costruzione con
bandraster parallelo Costruzione KOMBIMETALL a protezione antifuoco
1. Pannello KOMBIMETALL di 21 mm 2.100 mm di bandraster
3. Profilo principale di 24 x 75 mm 4 Profilo in nonio
5 Profilo angolare dl appoggio 30 x 30 x 1 mm 6 Bandraster di appoggio
7 Pannello in lana minerale 64 x 40 mm 8. Collegamento di appoggio
9. Distanziatore
10. Profilo minerale distanziatore 64 x 40 mm 11. Lamella di chiusura
12. Ancoraggio flessibile per montaggio facilitato 13. Dimensione del
reticola 300 mm
14. Dimensione del reticolo 1800 mm 15. Distanza della pendinatura 710
mm
